從水庫、調壓室、前池向水輪機或由水泵向高處送水，以及埋設在土石壩壩體底部、地面下或露天設置的過水管道。

簡介

從水庫、調壓室、前池向水輪機或由水泵向高處送水，以及埋設在

輸水管道

土石壩壩體底部、地面下或露天設置的過水管道?？捎糜诠喔?、 水力發電、 城鎮供水、排水、排放泥沙、放空水庫、施工導流配合溢洪道宣泄洪水等。其中，向水輪機或向高處送水的管道，因其承受較大的內水壓力,故稱壓力水管；埋設在土石壩底部的管道,稱為壩下埋管；埋在地下的管道，稱為暗管或暗渠。

2組成

壩下埋管(見圖)由進口段（進水口）、管身和出口段三部分組成。管內水流可以是具有自由水面的無壓流，也可是充滿水管的有壓流。進口段可采用塔式或斜坡式，內設閘門等控制設備。無壓埋管常用圓拱直墻式,由混凝土或漿砌石建造;有壓埋管多為圓形鋼筋混凝土管。進口高程根據運用要求確定。除用于引水發電的埋管，管后接壓力水管外，其他用途的壩下埋管出口均需設置消能防沖設施。埋管的斷面尺寸取決于運用要求和水流形態：對有壓管，可根據設計流量和上下游水位，按管流計算，并保證洞頂有一定的壓力余幅；對無壓管，可根據進口壓力段前后的水位，按孔口出流計算過流能力，洞內水面線由明渠恒定非均勻流公式計算。管壁厚度按埋置方式（溝埋式、上埋式或廊道式），經計算并參考類似工程確定。為防止由于溫度變化和地基不均勻沉降導致管身斷裂或產生裂縫及在管身與壩體之間產生集中滲流，設計要求：①管身應置于較好的地基上，并在管身與地基之間設置混凝土或漿砌石墊座；②切忌將埋管置于壩體填土之上；③沿管線每10～20m設置伸縮縫,縫中設止水；④粘土心墻或斜墻等防滲結構在與管道接合處要適當加厚,管外回填1～2m厚的不透水土料;⑤在管道外側每隔10～20m設置截流環，以增加沿管道表面的滲徑，防止產生集中滲流。

3管道設計

長距離輸水工程，管材的選擇至關重要，它既是保證供水系統安全的關鍵，又是決定工程造價和運行經費所在。目前國內用于輸水的管道，主要有鋼管、球墨鑄鐵管、預應力鋼筒混凝土管（PCCP）和夾砂玻璃鋼管。具體表現在：

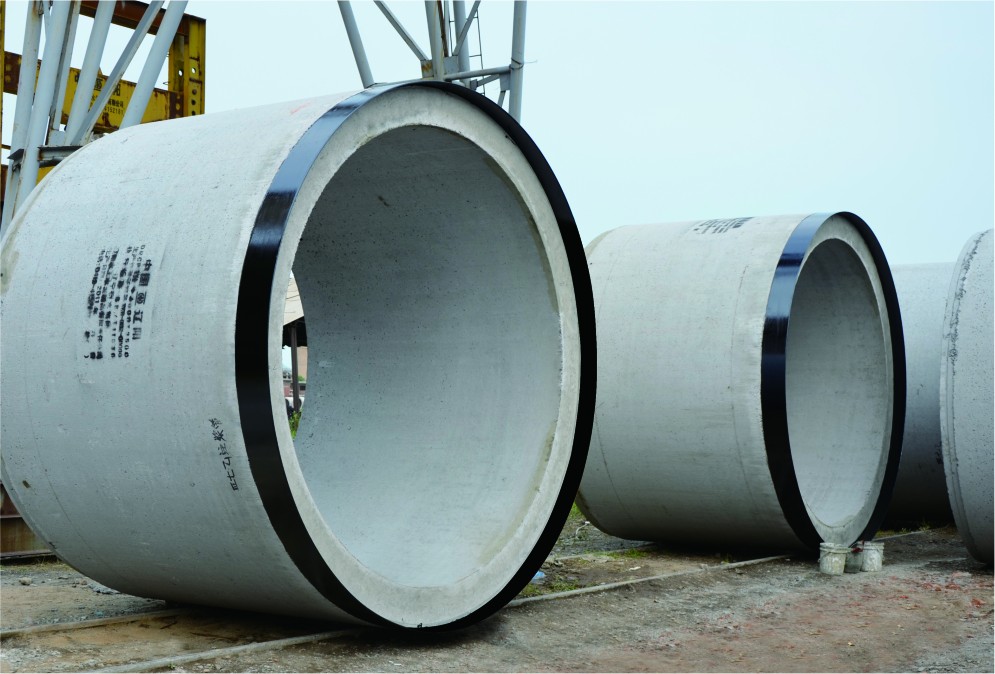

預應力鋼筒混凝土管（PCCP管）

PCCP管兼有鋼管和鋼筋混凝土管的優點，

造價比鋼管低，可以承受較高的工作壓力和外部荷載，接口采用鋼板冷加工成型，加工精度高。采用雙橡膠圈，密封性能好，接口較為簡單，在每根管插口的密封圈之間留有試壓接口，調試方便．使用壽命長。

缺點：

1)重量大、質地脆、切鑿困難、施工難度相對較大。

2)最大偏轉角為1.5度，因此PCCP管對地形適應能力差。

3)PCCP管壁厚遠大于鋼管，由于其采用柔性接口連接，對基礎及回填土要求較高；

4) PCCP管由于單節重量大，安裝時對吊裝設備要求高，工作面寬度要求比鋼管寬，且受周邊環境影響較大，不如鋼管安裝靈活。

5）承插口鋼圈比較容易產生腐蝕，因此，使用前必須做好防腐處理。

球墨鑄鐵管

球墨鑄鐵管是50年代發展起來的新型管材，它具有較高的強度和延伸率，其機械性能可以和鋼管媲美，抗腐性能又大大超過鋼管，采用“T”型滑入式連接，也可做法蘭連接，施工安裝方便。

缺點：1）球磨鑄鐵管比鋼管壁厚約1.5-2倍，單位長度造價比較高，連接方式比較復雜，笨重。

2）對地形的適應能力相對鋼管差一些。需要做牢砂墊層的鋪設等基礎工作。

3） 球磨鑄鐵管在DN500-1200區間價格比TPEP防腐鋼管價格高。

夾砂玻璃鋼管
